ИК приемник для компьютера (схема)

Слушать музыку, смотреть фильмы на компьютере удобнее, если находишься не на стуле перед монитором, а на диване, при этом для управления не нужно вставать, достаточно лишь нажать кнопку на пульте.

Но где взять пульт с приемником? Можно купить в магазине, но стоимость подобного комплекта достаточно высока. Однако к счастью изготовить ИК приемник для любого пульта (практически), довольно просто.

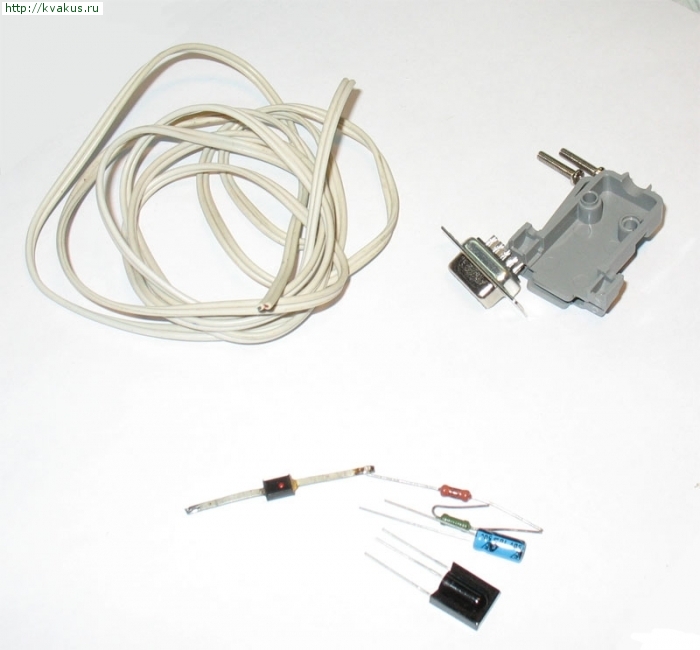

Понадобится:ИК приемник TSOP1738кабель com портарезисторы на 10 КОм, 4.7 КОмкремниевый диод (любой)конденсатор 10 мкф 16 Впровода

Можно залить эпоксидной смолой или как в данном случае пластиком Glue Gun. Это убережет устройство от внешних воздействий.

Теперь необходимо установить программу для управления компьютером с помощью пульта. Примеры программ: WinLIRC, uLCE, Girder.
Дата и время размещения: 22.02.2015 18:02:30

ИК приемник для компьютера (схема)

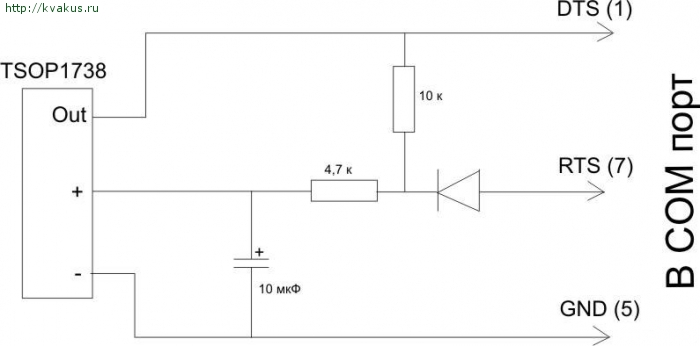

Фотодиод TSOP1738 на выходе дает уже готовые биты, которые отсылаются в com порт, поэтом нам не нужно паять сложных схем с применением контроллеров. Схема.

ИК приемник для компьютера (схема)

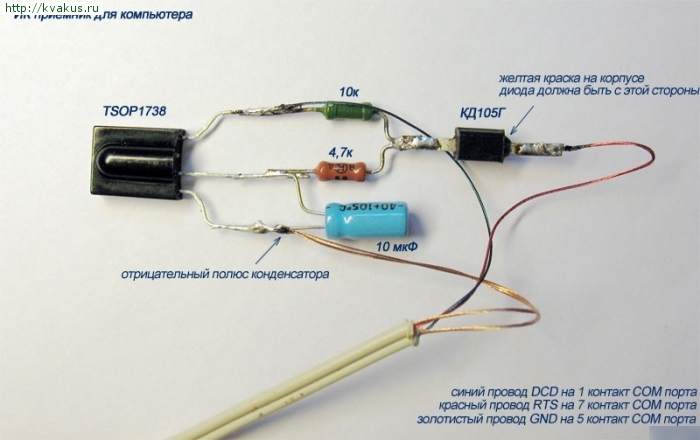

Как видите ничего сложного. Схема приемника настолько проста, что ее можно собрать навесом. В данной сборке использовался диод КД105Г. Как можно заметить на фото, анод отмечен желтой краской. Если Вы используете другой диод, то полярность необходимо узнать из справочников. Также следует соблюдать полярность и у конденсатора (отрицательный вывод помечен на корпусе).

ИК приемник для компьютера (схема)

Обратная сторона.

ИК приемник для компьютера (схема)

ИК приемник для компьютера (схема)
