Устройство термоконтроля (с печатной платой)

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814.
Дата и время размещения: 22.02.2015 17:02:12

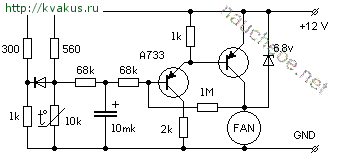

рис.1 Принципиальная схема регулятора. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов и имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Устройство термоконтроля (с печатной платой)

рис.2 Внешний вид и топология печатной платы.

Устройство термоконтроля (с печатной платой)

Схема реагирует как на полный останов кулера, так и на потерю оборотов. Индикация осуществляется светодиодом “Power”, который обычно подключается к хорошо знакомому разъему “Power led” на материнской плате. Логика работы проста: если светодиод горит – все нормально, если нет – пора извлекать кулер для “профилактики”. Схема очень проста и, при желании, может быть оснащена дополнительной звуковой сигнализацией или дополнительным ключом, формирующим сигнал “Reset” или “Power Off”.

Устройство термоконтроля (с печатной платой)
