Грозозащита UTP на трансформаторах

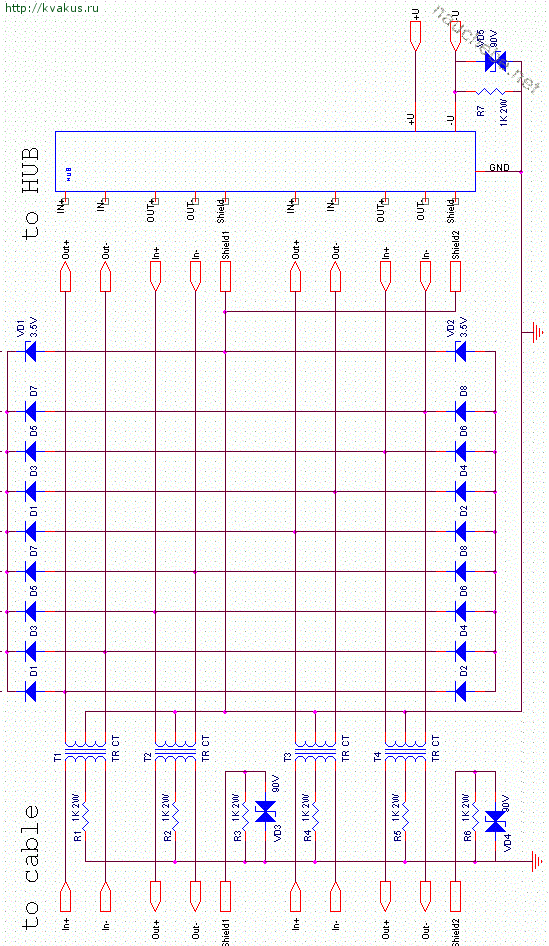

Автор “трансформаторной” версии, Bobby. Вот и схема трансформаторной
защиты. Сразу на 2 порта.

Для входных цепей применено “мягкое” заземление – через резистор и
стабилитрон, для большей надежности можно еще разрядник поставить вольт
на 70. Но не ясно пока, есть ли в нем смысл. А цену он увеличит
наверняка.

Трансформаторы намотаны на броневом сердечнике ТВ20 12х4 проводом от
витой пары (МГТФ хоть и выглядит надежнее, но мотать им – редкое
удовольствие), 4х7 витков (или 2х14). Два порта приведены сразу
специально, что бы было видно, что в защите общее, а что – свое.
Пришлось, правда, схему из-за этого развернуть, иначе на лист не
помещается никак.


Скручивать экраны разных проводов нельзя, и жестко землить провод с
двух сторон не рекомендуется. Поэтому и применено “мягкое” заземление – и
токам не даст разгуляться, и напряжению не позволит “прыгать”, и
колебания нехорошие гасить будет.

Хаб имеет общий контур, куда соединяются экраны проводов,
гальванически развязанный со схемой. Скорее всего, этот контур и “землю”
схемы желательно связать, что бы они друг относительно друга не
менялись. Тогда точно ничего не должно пробить.

Остается добавить, что защита установлена автором на 200 метровом
пролете, провод П-296.
